Муфты для насосных штанг включают в себя T класс (со сквозной закалкой) и SM класс (с металлизированным покрытием), разработанные в соответствии с API 11B и изготовленные из высококачественной углерод

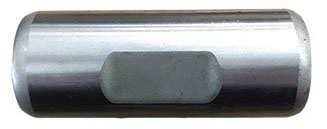

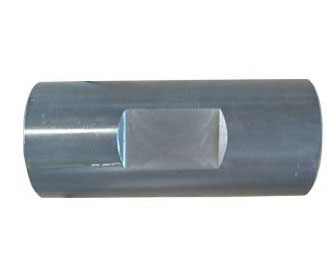

Муфты для насосных штанг включают в себя T класс (со сквозной закалкой) и SM класс (с металлизированным покрытием), разработанные в соответствии с API 11B и изготовленные из высококачественной углеродистой стали или легированной стали. Порошок хромоникелевого сплава распылен на поверхности муфты, после этого процесса поверхность муфты с металлизированным покрытием стала более твердой, плотной, и равномерной, Поверхность имеет очень низкий коэффициент трения и высокая антикоррозионные свойства. Муфты могут с или без лысок в соответствии с требованиями заказчика.
| Наминальный размер | 5/8 in. | 3/4 in. | 7/8 in. | 1 in. | 1-1/8 in. | ||||||
| in. | mm | in. | mm | in. | mm | in. | mm | in. | mm | ||
| Муфты насосных штанг, муфты полированных штоков и переводники | |||||||||||
| ODa Наружный диаметр | Размер | 1.5 | 38.1 | 1.625 | 41.28 | 1.812 | 46 | 2.187 | 55.6 | 2.375 | 60.33 |
| Допуски | 0.005 | 0.13 | 0.005 | 0.13 | 0.005 | 0.13 | 0.005 | 0.013 | 0.005 | 0.13 | |
| -0.01 | -0.25 | -0.01 | -0.25 | -0.01 | -0.25 | -0.01 | -0.25 | -0.01 | -0.25 | ||
| Размер | 4 | 101.6 | 4 | 101.6 | 4 | 101.6 | 4 | 101.6 | 4.5 | 114.3 | |
| La | |||||||||||
| Длина | Допуски | 0.062 | 1.57 | 0.062 | 1.57 | 0.062 | 1.57 | 0.062 | 1.57 | 0.062 | 1.57 |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| D2a | Размер | 1.365 | 34.67 | 1.49 | 37.82 | 1.677 | 42.6 | 1.99 | 50.55 | 2.177 | 55.3 |
| Минимальный | |||||||||||
| D3a | Размер | 1.11 | 28.19 | 1.253 | 31.83 | 1.378 | 35 | 1.566 | 39.78 | 1.753 | 44.53 |
| Допуски | 0.015 | 0.38 | 0.015 | 0.38 | 0.015 | 0.38 | 0.015 | 0.38 | 0.015 | 0.38 | |
| -0.055 | -1.39 | -0.073 | -1.85 | -0.073 | -1.85 | -0.073 | -1.85 | -0.073 | -1.85 | ||
| BC1? Максимальный | Размер | 0.0625 | 1.59 | 0.0625 | 1.59 | 0.0625 | 1.59 | 0.09375 | 2.38 | 0.9375 | 2.38 |
| Муфты насосных штанг уменьшенного диаметра (slim hole), муфты полированных штоков уменьшенного диаметр и переводники уменьшенного диаметр | |||||||||||
| Размер | 1.25 | 31.8 | 1.5 | 38.1 | 1.625 | 41.3 | 2 | 50.8 | |||
| ODa | |||||||||||
| Наружный диаметр | Допуски | 0.005 | 0.13 | 0.005 | 0.13 | 0.005 | 0.13 | 0.005 | 0.013 | ||
| -0.01 | -0.25 | -0.01 | -0.25 | -0.01 | -0.25 | -0.01 | -0.25 | ||||
| Размер | 4 | 101.6 | 4 | 101.6 | 4 | 101.6 | 4 | 101.6 | |||
| La | |||||||||||
| Длина | Допуски | 0.062 | 1.57 | 0.062 | 1.57 | 0.062 | 1.57 | 0.062 | 1.57 | ||
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | ||||
| D2a | Размер | 1.177 | 29.9 | 1.427 | 36.25 | 1.552 | 39.42 | 1.927 | 48.95 | ||
| Минимальный | |||||||||||
| Размер | 1.09 | 27.69 | 1.253 | 31.83 | 1.378 | 35 | 1.566 | 39.78 | |||
| D3a | Допуски | 0.015 | 0.38 | 0.015 | 0.38 | 0.015 | 0.38 | 0.015 | 0.38 | ||
| -0.035 | -0.89 | -0.073 | -1.85 | -0.073 | -1.85 | -0.073 | -1.85 | ||||
| BC1? Максимальный | Размер | 0.03125 | 0.79 | 0.03125 | 0.79 | 0.03125 | 0.79 | 0.03125 | 0.79 | ||
| a Смотри Рис. | |||||||||||
| b Номинальный размер муфты аналогичен соответствующему номинальному размеру насосной штанги. | |||||||||||
| c slim hole-это муфта уменьшенного наружного диаметра. | |||||||||||
| d Для переводников и переводников уменьшенного диаметр OD наружный диаметр и длина должны определяться по наибольшему размеру резьбы. | |||||||||||
| e Форма, устанавливаемая изготовителем. | |||||||||||
| f L=4.500in.(114.3mm) для 1" переводника и переводника уменьшенного диаметра. | |||||||||||
| g L=5.000in.(127.0mm) для 1 1/8" переводника. | |||||||||||
| Примечание: Муфты класса SM с металлизированным покрытием, но размер такой же, как у муфты класса Т. | |||||||||||
| Химический состав для обычных муфт | |||||||||||
| AISI | C | Si | Mn | P | S | Cr | Ni | Mo | V | Cu | Al |
| 1541 | 0.36-0.45 | 0.15-0.35 | 1.35-1.65 | ≤0.04 | ≤0.04 | ≤0.3 | ≤0.35 | ≤0.06 | 0.04-0.09 | ≤0.35 | ≤0.035 |
| 5140 | 0.38-0.45 | 0.17-0.37 | 0.4-0.7 | ≤0.025 | ≤0.025 | 0.8-1.1 | ≤0.3 | / | / | ≤0.2 | / |
| 4135 | 0.32-0.40 | 0.17-0.37 | 0.4-0.7 | ≤0.025 | ≤0.025 | 0.8-1.1 | ≤0.3 | 0.15-0.25 | / | ≤0.2 | / |
| 4120 | 0.17-0.24 | 0.17-0.37 | 0.4-0.7 | ≤0.025 | ≤0.025 | 0.8-1.1 | ≤0.3 | 0.15-0.25 | / | ≤0.2 | / |
| Минимальная прочность на растяжение（MPa） | Минимальный предел текучести（MPa） | Удлинение （%） | Относительное сужение при разрыве（%） |
| ≥655 | ≥405 | ≥16 | ≥48 |
| Твердость муфт | T класс | SM класс |
| 56HRA-62HRA | ＞595HV200 |
